ASUS B85 Plus 메인보드

ASUS B85 Plus 메인보드

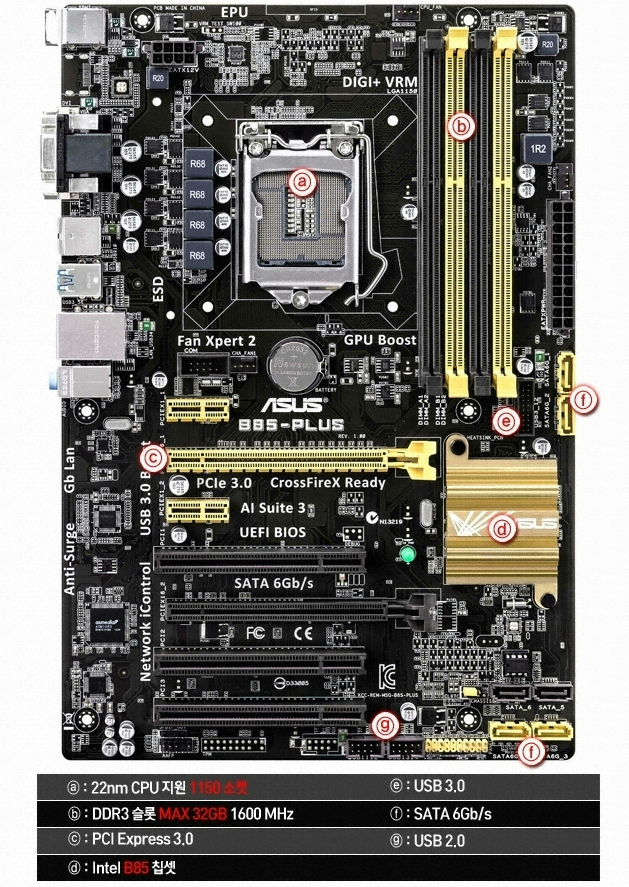

2013 7월경부터 2015년에 주로 판매된 i5 4세대용 LGA 1150 메인보드. 램은 DDR3 및 DDR3L(Low Voltage) 지원 한다. 노란색 슬롯 2개, 검은색 슬롯 2개로 구성되어 있다. 듀얼 채널 구성을 위해서는 같은 색상의 슬롯에 램을 장착해야 한다. 일반 데스크탑용 메모리를 사용해야 하며, 서버용 ECC 메모리는 지원하지 않는다.

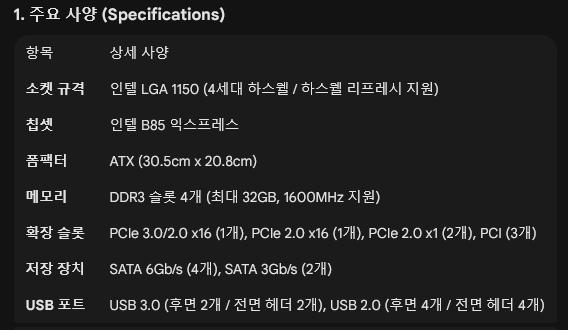

주요 사양

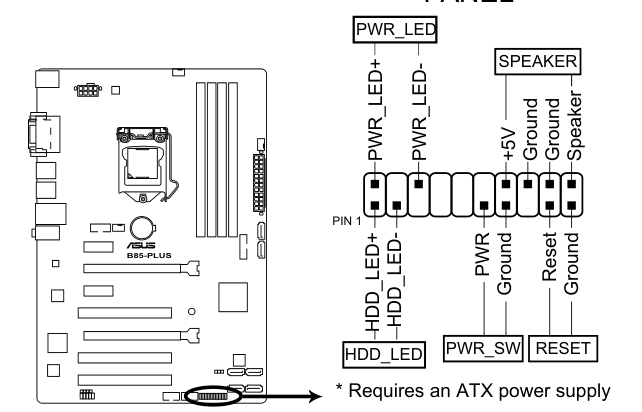

ASUS B85 Plus 케이스 전면 연결 단자 핀 위치와 순서

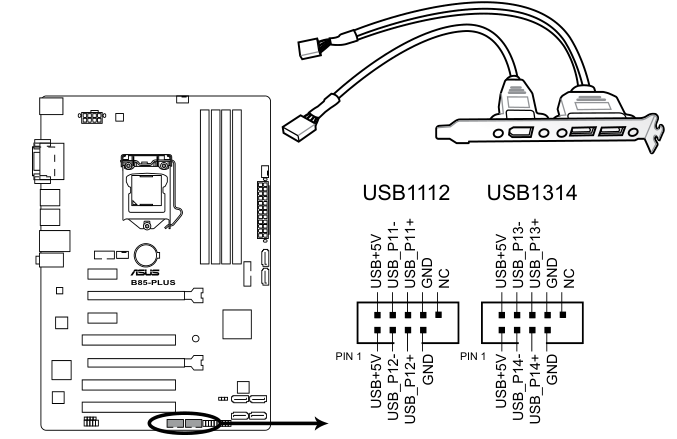

전면 USB 2.0 연결 단자 핀 위치와 순서

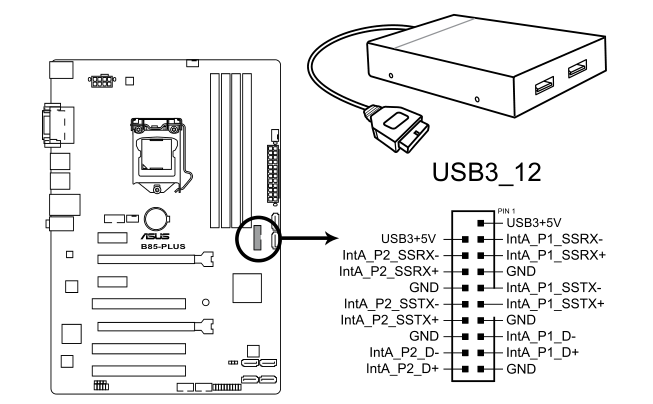

전면 USB 3.0 단자 연결 소켓위치와 핀 순서

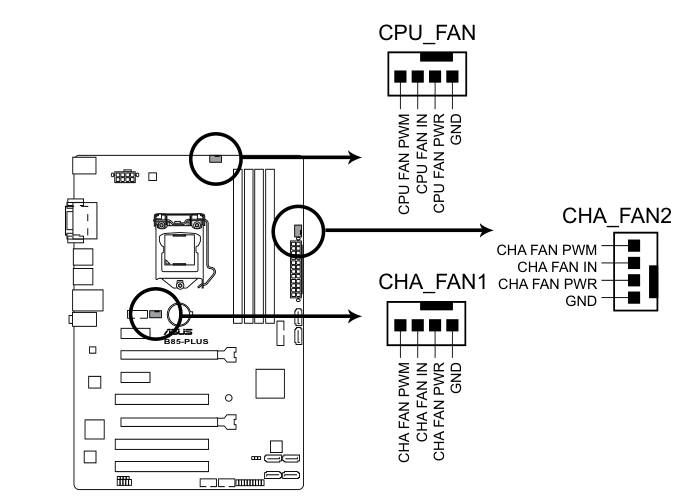

4핀 CPU와 케이스팬 연결 단자 위치

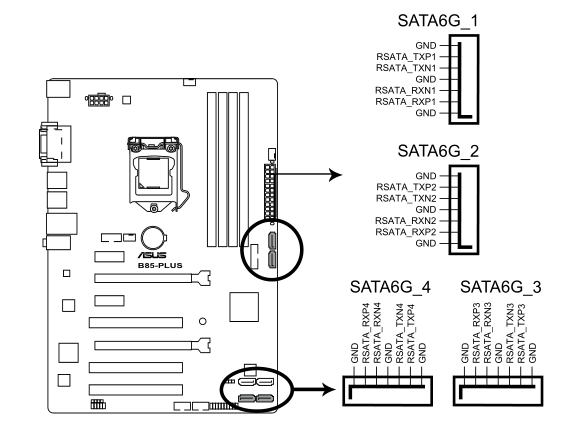

SATA 3 SSD HDD 연결단자 위치(노란색 4개)

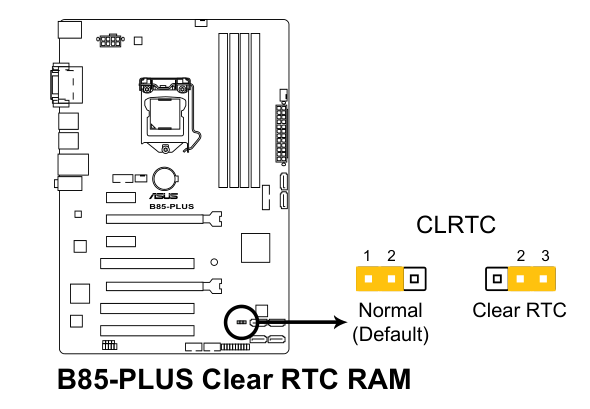

CMOS 클리어 단자 위치

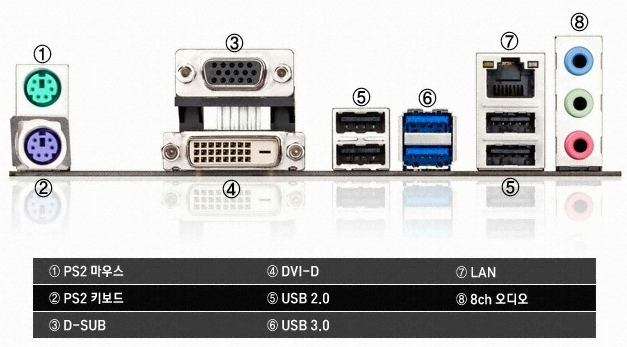

메인보드 후면 단자.
