3핀 4핀 CPU 쿨러 연결

3핀 CPU 쿨러(DC모드) 연결

현재 실사용되는 대부분의 PC 메인보드 CPU 쿨러단자는 4핀 PWM이다. 4핀 쿨러라면 그냥 연결하면 된다. 저렴한 3핀 쿨러(DC모드)들은 4핀헤더에 아래와 같이 연결하면 된다. 메인보드마다 지원이 다르지만 3핀쿨러를 DC모드로 동작시켜 속도 조절을 해준다. 하지만 CPU_FAN 단자는 4핀 PWM 전용일 경우가 많이있다. 이럴경우 SYS_FAN 혹은 CHA_FAN 단자에 연결해 본다. system fan 단자는 3핀용 DC모드를 지원할 가능성이 더 높다. ( intel은 2004년 부터 AMD는  2006년 AM2부터 4핀 PWM이 도입되었다.)

CPU_FAN 1 단자는 DC모드를 지원하지 않는 경우가 많다.

• 4핀 팬을 3핀 헤더에 연결할 때:
  • 3핀 헤더의 1~3번 핀에 맞춰 끼우면 연결됩니다. 다만, PWM 제어(4번 핀 기능)를 사용할 수 없어 팬이 항상 최고 속도로 작동하거나, 메인보드 전압 제어(DC 모드) 방식에 의존하게 됩니다.

• 3핀 팬을 4핀 헤더에 연결할 때:
  • 4핀 헤더의 1~3번 핀에 맞춰 끼우면 됩니다. 이 경우 메인보드 BIOS 설정에서 해당 헤더를 'DC 모드(전압 제어)'로 설정해야 속도 조절이 가능합니다. 메인보드에서 DC모드를 지원하지 않으면 최고속도로 동작한다.

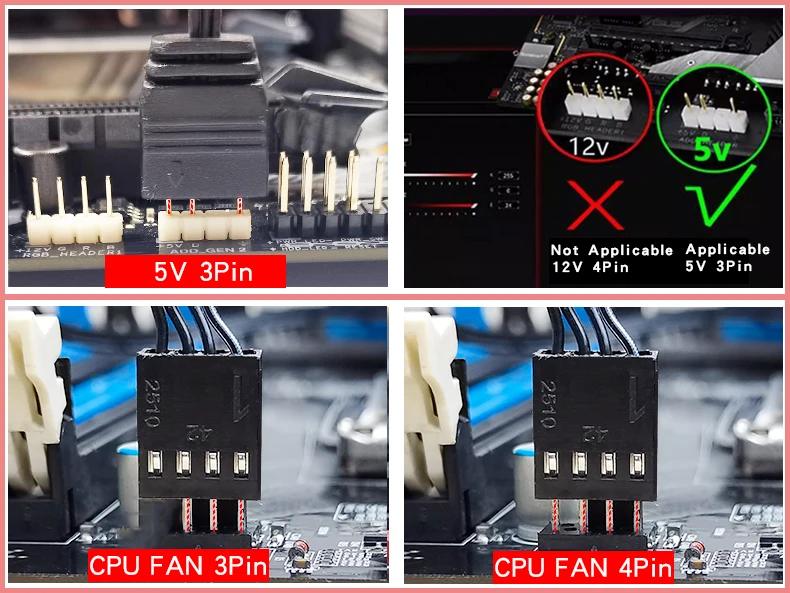

CPU FAN 연결



메인보드에서 DC모드를 지원하지 않을경우 3핀쿨러는 팬속도가 항상 최대치로 돌아간다. 고사양 작업을 하지않는 PC일 경우 아래와 같은 저항을 달아서 속도를 낮추어 소음을 줄일수 있다.

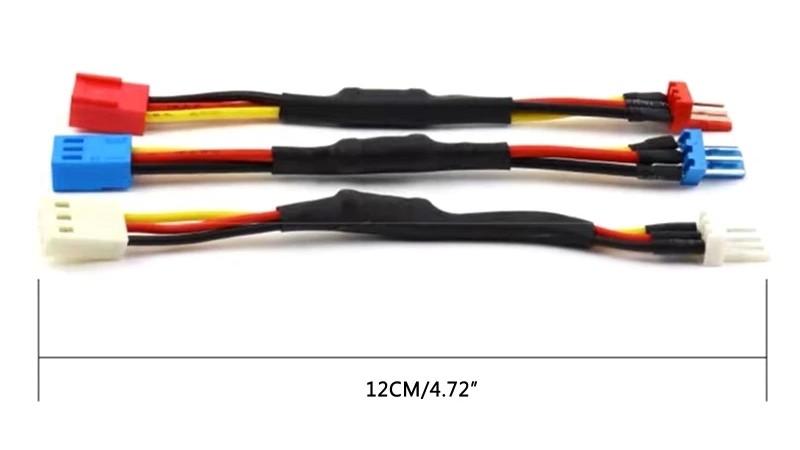

3핀 팬 소음 저항 케이블 27Ω(흰색) 37Ω(파랑) 47Ω(빨강)
