콘센트 접지 테스터기의 인디케이터 판독 - Aneng AC27

콘센트 접지 테스터기의 인디케이터 판독 - Aneng AC27



1. 주요 전기 용어 정의

본격적인 판독법 확인에 앞서, 기초적인 전기 배선 용어를 이해해야 한다.

• Fire Wire (상선 / 전압선): 실제로 220V 전압이 흐르는 선이다. 흔히 '핫라인' 또는 'L상(Live)'이라고 부르며, 감전의 직접적인 원인이 되는 선이다.
• Zero Line (중성선 / Neutral): 회로를 구성하여 전류가 되돌아 나가는 통로다. 'N상'이라고도 하며, 이론상 전위차가 0에 가깝다.
• Ground Wire (접지선): 기기 외부로 누설되는 전류를 땅으로 방출하는 안전선이다. 감전 사고와 기기 고장을 방지하는 핵심 역할을 한다.

---

2. 테스터기 램프 패턴별 상태 분석

테스터기의 램프 점등 패턴에 따라 현재 콘센트의 배선 상태를 다음과 같이 진단할 수 있다.

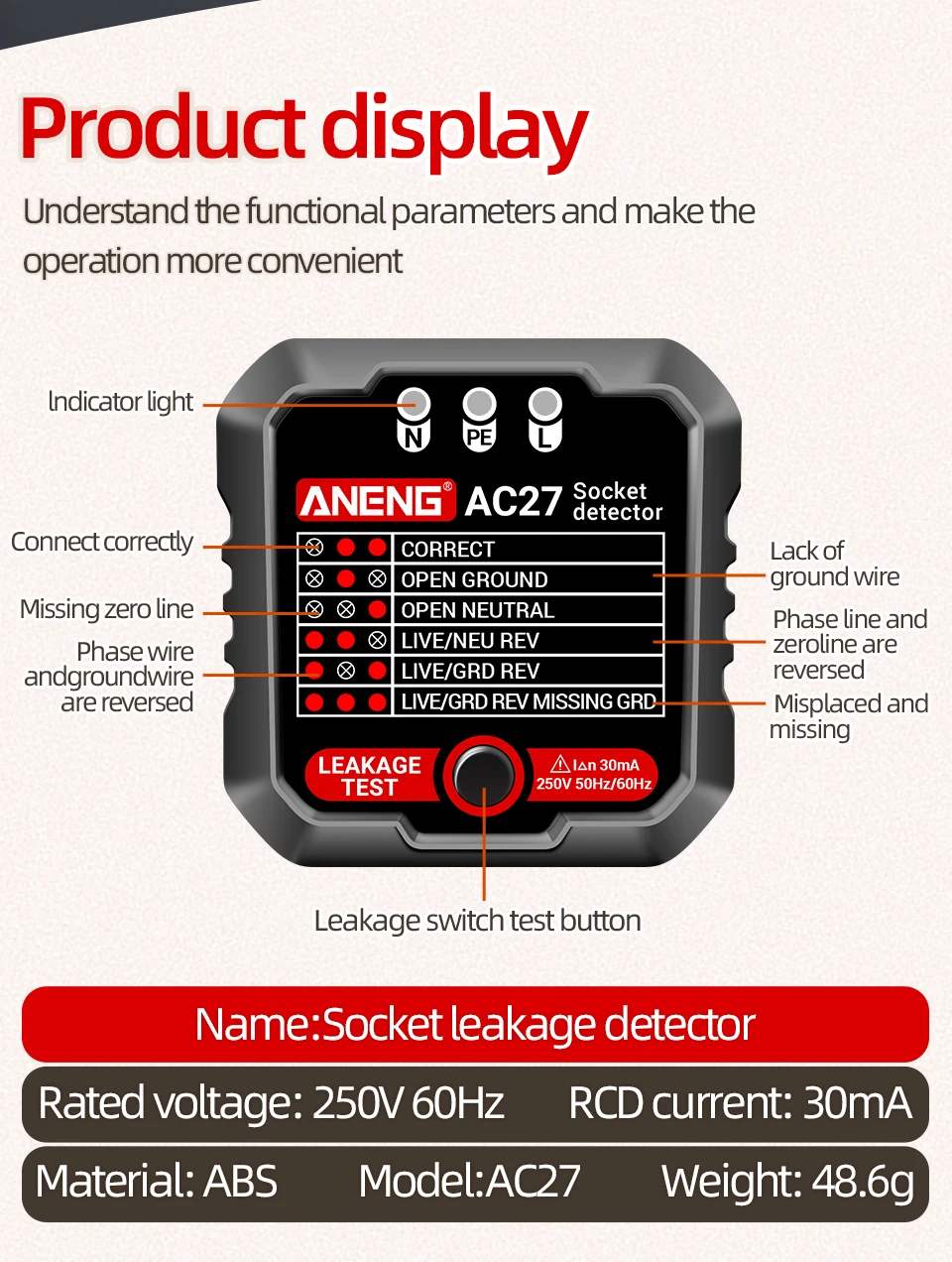

ANENG AC27

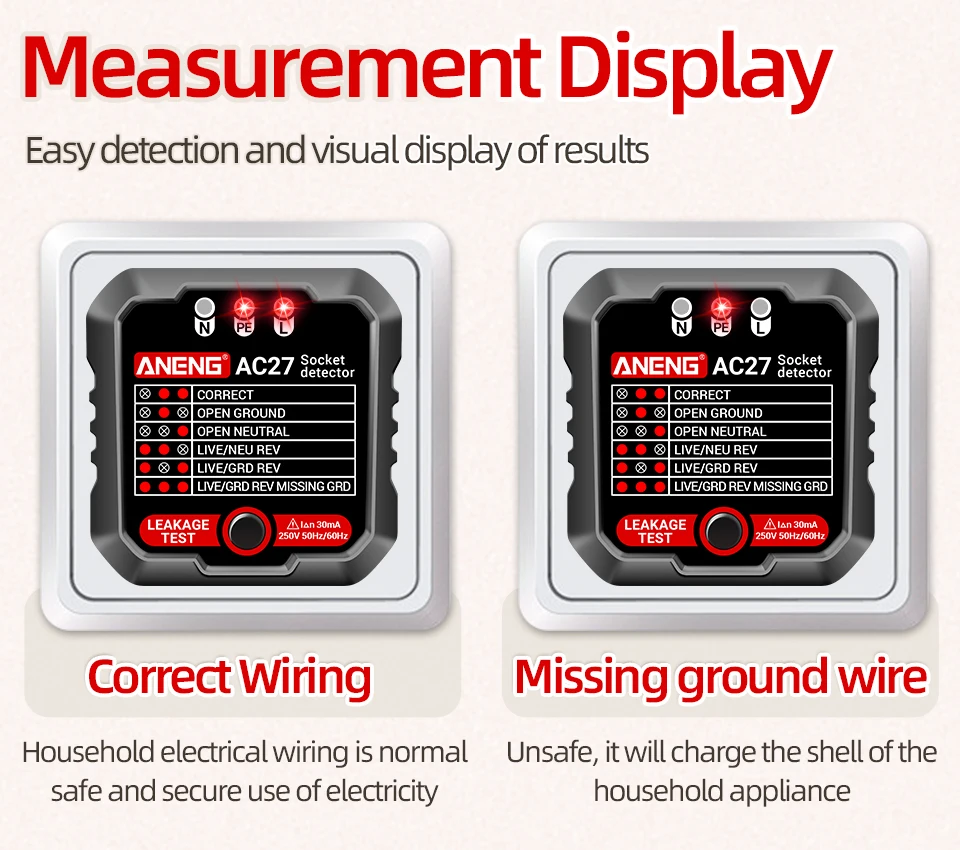

✅ CORRECT (정상)

전압선, 중성선, 접지선이 모두 규격에 맞게 연결된 상태다. 모든 가전제품을 안전하게 사용할 수 있는 가장 이상적인 상태다.

⚠️ OPEN GROUND (접지 개방)

접지선이 연결되지 않았거나 중간에 끊어진 상태다.

• 증상: 가전제품은 작동하지만, 금속 외관을 만질 때 찌릿한 정전기가 느껴질 수 있다.
• 위험성: 누전 발생 시 전류가 땅으로 빠지지 못해 사람이 그대로 감전될 위험이 크다.

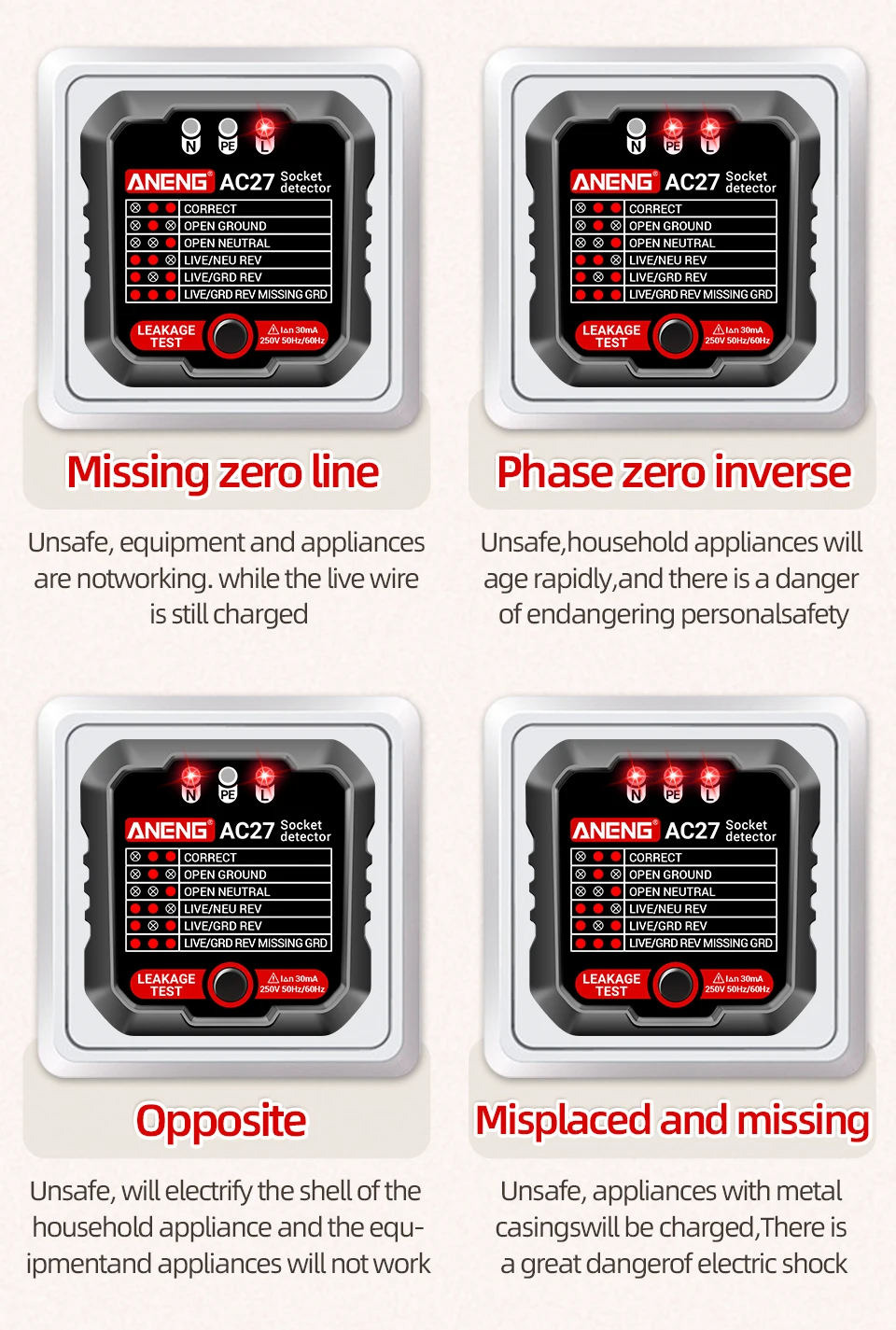

⚠️ OPEN NEUTRAL (중성선 개방)

전류가 돌아나가는 중성선 회로가 끊긴 상태다.

• 증상: 콘센트에 전압은 감지되지만, 회로가 완성되지 않아 가전제품에 전원이 들어오지 않는다.
• 위험성: 다상 전력 환경에서는 전압 불균형으로 인해 특정 기기에 고전압이 흘러 기기가 파손되거나 화재가 발생할 수 있다.

🚫 LIVE / NEU REV (전압선/중성선 바뀜)

전압선(Live)과 중성선(Neutral)의 위치가 서로 뒤바뀐 상태다. 뒤집어서 반대로 연결하면 정상이다. 즉 정상라는 것.

• 상태: 기기는 정상 작동하지만 극성이 맞지 않는 상태다.
• 위험성: 기기 전원을 꺼도 내부 회로 일부에 전압이 계속 걸려 있을 수 있어, 수리나 청소 시 감전 사고의 위험이 있다.

🚨 LIVE / GRD REV (전압선/접지선 바뀜)

전압선과 접지선이 서로 바뀌어 연결된 매우 위험한 상태다.

• 위험성: 접지 단자를 통해 가전제품의 금속 케이스로 220V 전압이 직접 공급된다. 즉, 기기를 만지는 순간 즉사 수준의 치명적인 감전을 당할 수 있으므로 발견 즉시 차단기를 내려야 한다.

🚨 LIVE / GRD REV MISSING GRD (복합 배선 오류)

전압선과 접지선이 바뀌었을 뿐만 아니라 중성선 계통에도 심각한 결함이 있는 상태다. 램프가 모두 점등되는 최악의 상황으로, 배선 자체가 완전히 잘못되었음을 의미한다. 화재와 인명 사고의 위험이 매우 높으므로 즉시 전문가의 점검이 필요하다.

---

3. 결론 및 주의사항

테스터기 점검 시 'CORRECT' 이외의 패턴이 나타난다면 이는 단순한 기기 고장이 아니라 건물의 배선 자체에 문제가 있는 것이다. 특히 RED(위험) 계열의 경고가 뜬다면 본인이 직접 해결하려 하기보다 반드시 전문 전기 기술자를 통해 배선 재작업을 진행해야 안전을 확보할 수 있다.
